Henco développe à Herentals un collecteur synthétique pour installations sanitaires

Le collecteur constitue un élément central dans de nombreuses installations sanitaires. Il répartit l’alimentation vers les différents points de puisage et joue notamment un rôle dans la distribution de la pression, le débit et l’accessibilité des différents circuits pour l’entretien.

Avec son Pro-Flow Manifold, Henco a choisi de revoir à la fois le matériau et la configuration de cet élément. Le fabricant utilise un matériau synthétique et intègre les vannes d’arrêt directement dans les modules du collecteur.

Selon Henco, le développement s’est effectué en collaboration avec des installateurs et partenaires professionnels, avec une attention particulière portée à la facilité de montage et d’entretien.

Une production entièrement belge

Le nouveau collecteur a été développé et est produit sur le site de Henco à Herentals. Le recours à un matériau synthétique permet notamment de réduire le poids par rapport à des solutions en laiton.

Cette différence peut avoir un impact sur la manutention, le transport et le stockage du matériel sur chantier. Le fabricant souligne également que la faible valeur du matériau par rapport aux métaux rend le produit moins intéressant en cas de vol sur chantier.

Le matériau synthétique présente par ailleurs certaines caractéristiques techniques intéressantes dans le domaine de l’eau. Il ne corrode pas et n’est pas sensible aux phénomènes d’électrolyse. Sa surface intérieure lisse doit également limiter l’accumulation de dépôts calcaires.

Selon Henco, cette géométrie contribue à limiter les pertes de pression et à maintenir un débit régulier dans l’installation.

Eau potable, chauffage et refroidissement

Le Pro-Flow Manifold a été conçu pour plusieurs types d’applications résidentielles et tertiaires. Il peut être utilisé pour la distribution d’eau potable chaude et froide et dispose d’une certification KIWA pour cet usage.

Le système peut également être intégré dans certaines installations de chauffage ainsi que dans des systèmes de refroidissement utilisant du glycol.

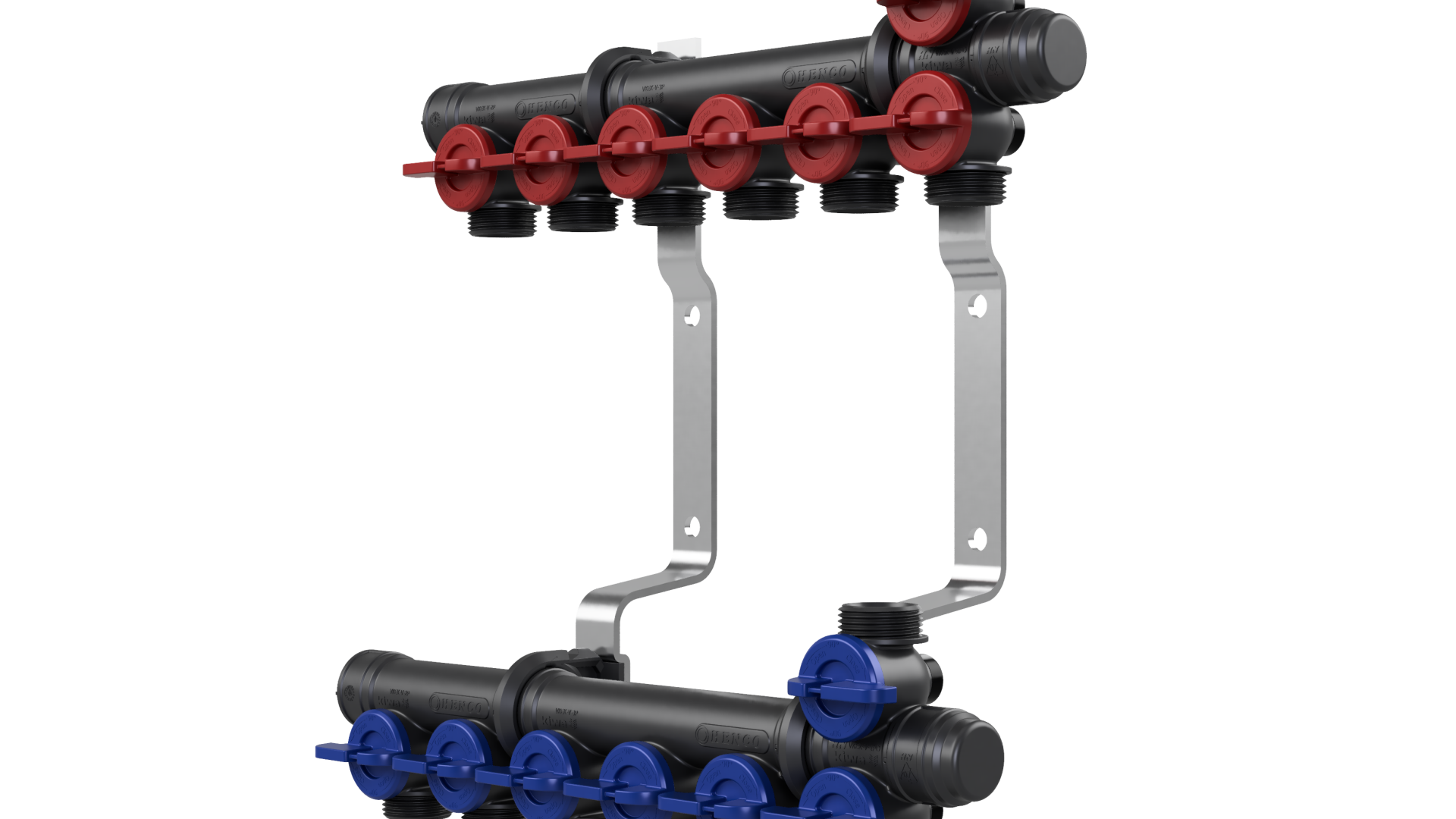

Les différents circuits peuvent être identifiés au moyen de poignées disponibles en rouge, bleu, vert ou noir. Cette distinction visuelle doit faciliter le repérage des réseaux lors du montage, de la maintenance ou d’une intervention ultérieure.

Le collecteur est prévu pour une pression de service maximale de 10 bars et une température de service pouvant atteindre 95 °C.

Un système modulaire jusqu’à douze circuits

La conception repose sur des modules synthétiques équipés de robinets à boisseau sphérique intégrés. Ils sont disponibles avec deux ou trois sorties et peuvent être assemblés pour constituer un collecteur comprenant jusqu’à douze circuits.

L’assemblage repose sur un système auto-alignant. La géométrie du filetage et un dispositif d’encliquetage positionnent les différents éléments lors du montage. Aucun outil spécifique n’est nécessaire pour assembler les modules, selon le fabricant.

Trois éléments de construction permettent en outre d’orienter les circuits vers le haut ou vers le bas. Cette configuration donne la possibilité d’alimenter chaque point de puisage séparément à partir du collecteur central.

L’objectif est notamment de réduire le nombre de raccordements intermédiaires, par exemple dans le sol, et de faciliter les interventions ultérieures.

Chaque circuit disposant de sa propre vanne intégrée, il peut être isolé individuellement lors d’un entretien ou d’une réparation. Il n’est donc pas nécessaire de couper systématiquement l’ensemble de l’installation.

Une distribution centralisée

Le principe retenu par Henco repose sur une distribution en étoile à partir d’un point central. Chaque conduite rejoint directement son point de puisage.

Cette organisation peut permettre de supprimer certains raccords en T et prolongateurs présents dans des configurations plus traditionnelles. Elle vise également à réduire le nombre de connexions cachées dans l’installation.

Une distribution centralisée facilite par ailleurs l’identification des différents circuits et peut simplifier la maintenance lorsque l’installation compte un grand nombre de points de puisage.

Le matériau synthétique limite également la formation de condensation, selon Henco. Cette caractéristique peut présenter un intérêt dans certaines applications de refroidissement, notamment à proximité de plafonds climatiques ou dans des environnements sensibles à l’humidité.

Plusieurs technologies de raccordement

Le collecteur peut recevoir différents types de raccords selon la configuration du réseau. Henco prévoit notamment des raccords à sertir en matériau synthétique ou en laiton ainsi que des raccords synthétiques à emboîtement.

Ces solutions sont compatibles avec les tubes multicouches du fabricant. Les alimentations sont disponibles en diamètres de 20 et 26 mm tandis que les départs de circuits utilisent un raccordement Euroconus 3/4".

La conception compacte des raccords doit également permettre de limiter l’encombrement lorsque plusieurs départs sont regroupés dans un espace réduit.

Moins de matière et une chaîne de production courte

Avec cette nouvelle gamme, Henco met également en avant la production locale et la réduction de la quantité de matière utilisée. Le choix d'un collecteur synthétique plus léger permet notamment de limiter l'utilisation de certains métaux ainsi que le poids transporté.

Le fait que le développement et la fabrication soient réalisés à Herentals réduit également la distance entre le site de production et une partie du marché européen desservi par l'entreprise.

Au-delà du choix du matériau, l’intérêt du Pro-Flow Manifold réside surtout dans la combinaison d’une architecture modulaire, de vannes intégrées et d’une distribution individuelle des différents circuits. Une approche avec laquelle Henco entend simplifier le montage et l’entretien du cœur des installations sanitaires.
